Man Features

8 IEEE 802.3af / IEEE 802.3at-compliant PoE compliant Ethernet ports

8x10/100Base+4x1000BaseX

InMax Ring Protocol “InMAX Ring" (recovery time < 20ms) and

RSTP/STP for network redundancy

SNMPv1/v2c/v3 for different levels of network management

Port-based VLAN, IEEE 802.1Q VLAN, and GVRP to ease

network planning

IGMP snooping for filtering multicast traffic

Easy network management through web browser, CLI,

Telnet /serial console, SNMP

Industrial-grade design with -40 to +75°C operating

 temperature and redundant power inputs

 Metal, IP40 protection,DIN-Rail mounting, wall mounting

Overview

The P612A series PoE managed Ethernet switches come standard with 8 802.3af / 802.3at (PoE) compliant

Ethernetports, provide up to 15.4 / 30 watts at 48VDC input per PoE port. When commercial power is not available

or is cost-prohibitive to provide locally in some places, the P612A series switches allow power to be supplied to the

connected devices such as surveillance camera, wireless access point etc.

The P612A series managed Industrial Ethernet switches are equipped with up to 8 Ethernet ports. Automatic

alarm through Email, relay output. inMax Ring Protocol “InMAX Ring" (recovery time < 20ms) and RSTP/STP

for network redundancy. RSTP/STP can increase system reliability and your network availability. Industrial grade

design with -40 to +75°C operating temperature and redundant power inputs. The super hardware reliability is

especially suitable for industrial applications.

Features and Benefits

·Advanced PoE management function

·Easy network management through web browser, CLI, Telnet /serial console, SNMP

·InMax Ring Protocol InMAX Ring" (recovery time < 20ms) and RSTP/STP for network redundancy

·IGMP snooping for filtering multicast traffic

·Port-based VLAN, IEEE 802.1Q VLAN, and GVRP to ease network planning

·QoS and ToS/DiffServ to increase determinism

·Port Trunk for optimum bandwidth utilization

·RADIUS, TACACS+, SNMPv3, IEEE 802.1X, HTTPS and SSH

·SNMPv1/v2c/v3 for different levels of network management

·RMON for efficient network monitoring and proactive capability

·Bandwidth management prevents unpredictable network status

·Lock port function for blocking unauthorized access based on MAC address

·Automatic alarm through e-mail, relay output

Specifications

Standards:

IEEE 802.3af / IEEE 802.3at PoE

IEEE 802.3

IEEE 802.3u

IEEE 802.3ab

IEEE 802.1D-2004 for STP

IEEE 802.1w for Rapid STP

IEEE 802.1Q for VLAN Tagging

IEEE 802.1p for Class of Service

IEEE 802.1X for Authentication

IEEE 802.3ad for Port Trunk with LACP

IEEE 802.3x for Flow Control

Protocols:

IGMPv1/v2, GVRP, SNMPv1/v2c/v3, DHCP Client,

TFTP, SMTP, RMON, HTTP, HTTPS, Telnet, Syslog,

SSH, SNMP Inform, LLDP, SNTP Server/Client

MIB:

MIB-II, Ethernet-Like MIB, P-BRIDGE MIB, Q-BRIDGE MIB,

Bridge MIB, RSTP MIB, RMON MIB Group 1, 2, 3, 9

Flow Control:

IEEE 802.3x flow control, back pressure flow control

Switch Properties:

Priority Queues: 4

Max. Number of Available VLANs: 256

VLAN ID Range:  VID 1 to 4094

IGMP Groups: 256

MAC Table Size: 8K

Packet Buffer Size: 1 Mbit

Interface:

Fiber Ports:  1000Base-X (SFP slot)

RJ45 Ports: 10/100BaseTX auto negotiation

Console Port: RS-232(RJ45 connector)

Alarm Contact: 2 relay outputs with current carrying capacity of 1A@24V

LED:

System Led:SYS

Port Led:Copper: Link1~8, Act1~8

          Fiber: Link/ Act G1,G2,G3,G4

Power Led:PWR

Power Requirements:

Input Voltage: 48 VDC (36 to 72VDC), redundant dual inputs

Input Current: 0.25A@48VDC 12W(without PD)

             2.5A@48VDC 135W (support up to 8 ports at 15.4W)

             5A@48VDC 252W(support up to 8 ports at 30W)

Overload Current Protection: Present

Reverse Polarity Protection: Present

Connector: 6-contact terminal blocks

Mechanical Properties:

Housing: Metal, IP40 protection

Dimensions: 60.2 x 112.5 x 138.5 mm

Weight: 750g

Installation: DIN-Rail mounting, wall mounting

Environmental Limits:

Operating Temperature:

Standard Models: 0 to +60°C (32 ~ 140°F )

Wide Temp. Models:-40 to +75°C (-40 to 167°F)

Storage Temperature: -40 to +85°C (-40 to 185°F )

Ambient Relative Humidity: 5 to 95% (non-condensing)

Standards and Certifications:

Safety: UL 60950-1

EMI: FCC Part 15 Subpart B Class A, EN 55022 Class A

EMS:

EN 61000-4-2 (ESD) Level 3, EN 61000-4-3 (RS) Level 3,

EN 61000-4-4 (EFT) Level 3, EN 61000-4-5 (Surge) Level 3,

EN 61000-4-6 (CS) Level 3, EN 61000-4-8 Level 3

Shock:  IEC 60068-2-27

Freefall:  IEC 60068-2-32

Vibration:  IEC 60068-2-6

Warranty Period: 5 years

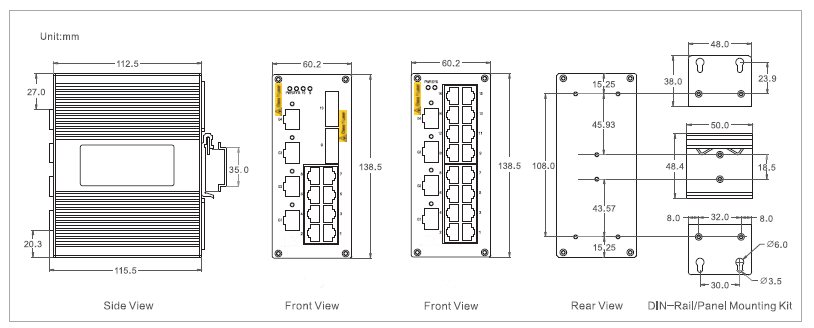

Dimensions

Ordering Information
